ถนนซ่อมแล้วทรุดอีกเพราะอะไร

โพสต์เมื่อ : 10 ก.ย 2569 เวลา 9:38 น.

GEOGRID คืออะไร? ตาข่ายเสริมกำลังดินช่วยเพิ่มความมั่นคงให้ถนนและโครงสร้างดินได้อย่างไร

เมื่อพูดถึงปัญหา ถนนทรุด พื้นทางเป็นร่อง คันทางเสียรูป หรือการก่อสร้างบนพื้นที่ดินอ่อน หลายคนอาจมองว่าปัญหาเกิดขึ้นเฉพาะบริเวณผิวทาง แต่ในความเป็นจริง ความเสียหายจำนวนมากสามารถเกี่ยวข้องกับการเคลื่อนตัวของวัสดุในชั้นทาง หรือความสามารถในการรับน้ำหนักของชั้นดินด้านล่าง

หนึ่งในวัสดุ Geosynthetics ที่ถูกนำมาใช้เพื่อเพิ่มประสิทธิภาพของโครงสร้างดินและชั้นทางคือ GEOGRID หรือ ตาข่ายเสริมกำลังดิน

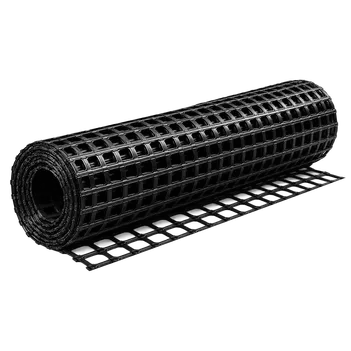

GEOGRID เป็นวัสดุสังเคราะห์ที่มีลักษณะเป็นโครงข่ายและมีช่องเปิด หรือ Aperture สำหรับให้ดิน หิน หรือวัสดุมวลรวมสามารถแทรกและยึดตัวเข้ากับโครงสร้างของตาข่ายได้ โดย Federal Highway Administration หรือ FHWA อธิบายว่า Geogrid เป็นวัสดุ Geosynthetic ที่ประกอบด้วยโครงข่ายของชิ้นส่วนรับแรงดึงและมีช่องเปิดเพียงพอให้เกิดการยึดประสานกับวัสดุถมโดยรอบ โดยถูกนำมาใช้สำหรับการเสริมกำลังชั้น Base, Subbase และการปรับเสถียรภาพของชั้นดินอ่อน

ทำไมดินจึงต้องมีการ “เสริมกำลัง”?

หากอธิบายแบบง่ายที่สุด ดินสามารถรับแรงอัดได้ค่อนข้างดี แต่มีข้อจำกัดในการรับแรงดึง ดังนั้นเมื่อมวลดินหรือวัสดุมวลรวมได้รับแรงจากรถยนต์ เครื่องจักร น้ำหนักของโครงสร้าง หรือแรงจากการถมดิน วัสดุอาจเกิดการเคลื่อนตัวออกด้านข้างหรือเกิดการเสียรูปได้

แนวคิดของการเสริมกำลังดินจึงเป็นการนำวัสดุที่สามารถรับแรงดึงได้ เช่น GEOGRID เข้าไปทำงานร่วมกับมวลดิน เพื่อช่วยจำกัดการเคลื่อนตัวและทำให้มวลดินมีพฤติกรรมเป็นระบบที่มีเสถียรภาพมากขึ้น

FHWA อธิบายหลักการของ Reinforced Soil ว่า การเสริมวัสดุที่มีความสามารถในการรับแรงดึงเข้าไปในมวลดิน สามารถช่วยจำกัดการเสียรูปด้านข้าง เพิ่ม Confinement และเพิ่มความแข็งและกำลังของมวลดินโดยรวมได้

GEOGRID ทำงานอย่างไร?

จุดสำคัญของ GEOGRID ไม่ใช่เพียงแค่การนำ “ตาข่าย” ไปวางไว้ใต้ดินเท่านั้น แต่เป็นการทำงานร่วมกันระหว่าง โครงสร้างของ GEOGRID + วัสดุมวลรวม + ชั้นดิน

เมื่อหินหรือ Aggregate ถูกบดอัดลงบน GEOGRID อนุภาคของวัสดุจะเข้าไปอยู่ภายในช่องเปิดของตาข่าย เกิดการยึดประสานหรือ Interlocking ทำให้การเคลื่อนตัวของวัสดุถูกจำกัดมากขึ้น หลักการนี้สามารถช่วยสร้างชั้นวัสดุที่มีความแข็งและเสถียรภาพมากกว่าการใช้มวลรวมเพียงอย่างเดียว

ช่วยยึดประสานวัสดุมวลรวม — Aggregate Interlock

ช่องเปิดของ GEOGRID ช่วยให้หินและวัสดุมวลรวมแทรกเข้าไปในโครงข่าย เมื่อบดอัดแล้ววัสดุจะเกิดการยึดประสานกัน ทำให้การเคลื่อนตัวในแนวด้านข้างลดลง

ช่วยกระจายแรงจากพื้นที่รับน้ำหนัก

ในงานถนน ลานจอด หรือพื้นที่ที่มีรถและเครื่องจักรผ่าน แรงจากด้านบนจะถูกถ่ายทอดลงสู่ชั้นทาง การเพิ่ม GEOGRID สามารถช่วยให้ระบบชั้นทางมีความแข็งเพิ่มขึ้น และช่วยกระจายผลของแรงไปยังพื้นที่กว้างขึ้นแทนที่จะกระจุกตัวอยู่เฉพาะจุด

GEOGRID-Improves Soil-Pavement Stability

ช่วยเพิ่มเสถียรภาพของชั้นดินและชั้นทาง

เมื่อการเคลื่อนตัวของ Aggregate ถูกจำกัด ชั้นวัสดุจะมีความเสถียรมากขึ้น ซึ่งมีประโยชน์อย่างมากในพื้นที่ที่ Subgrade มีความแข็งแรงต่ำหรือบริเวณที่ต้องรองรับน้ำหนักซ้ำ ๆ จากการจราจร

GEOGRID ช่วยลดปัญหาถนนทรุดได้อย่างไร?

เมื่อรถวิ่งผ่านพื้นทางซ้ำ ๆ แรงจากล้อจะถูกส่งผ่านผิวทางลงไปยัง Base, Subbase และ Subgrade

หากชั้นดินด้านล่างอ่อนหรือวัสดุฐานทางเกิดการเคลื่อนตัวซ้ำ ๆ อาจนำไปสู่การเสียรูป เช่น ร่องล้อ หรือ Rutting การทรุดตัวเฉพาะจุด และความเสียหายของผิวทาง

การติดตั้ง GEOGRID ในตำแหน่งที่เหมาะสมสามารถช่วยให้วัสดุมวลรวมเกิดการยึดประสานกับตาข่ายและจำกัดการเคลื่อนตัวด้านข้าง ทำให้เกิดชั้นที่เรียกว่า Mechanically Stabilized Layer หรือ MSL ซึ่งช่วยเพิ่มความแข็งของชั้นวัสดุและลดการเสียรูปของโครงสร้างชั้นทางได้

อย่างไรก็ตาม GEOGRID ไม่ใช่วัสดุที่สามารถแก้ปัญหาถนนทรุดได้ทุกกรณีโดยลำพัง การออกแบบยังต้องพิจารณาคุณสมบัติของดิน น้ำใต้ดิน ระบบระบายน้ำ น้ำหนักบรรทุก ความหนาของชั้นทาง และลักษณะของวัสดุมวลรวมร่วมกัน

GEOGRID สามารถใช้กับงานอะไรได้บ้าง?

งานถนนและชั้นทาง

เป็นหนึ่งในงานที่พบการใช้ GEOGRID ได้บ่อย โดยสามารถนำไปใช้ร่วมกับชั้น Base หรือ Subbase เพื่อเพิ่มเสถียรภาพของวัสดุมวลรวม

เหมาะกับทั้งถนนทั่วไป ถนนภายในโครงการ ถนนชั่วคราว ถนนสำหรับรถบรรทุก และพื้นที่ที่ต้องรองรับการจราจรหนัก

ในกรณีพื้นที่ดินอ่อน GEOGRID ยังสามารถช่วยสร้าง Platform ที่มีเสถียรภาพมากขึ้นสำหรับการก่อสร้างชั้นทางด้านบนได้

งานคันทางและงานถมบนพื้นที่ดินอ่อน

การก่อสร้างคันทางบน Subgrade ที่มีกำลังรับน้ำหนักต่ำอาจมีความเสี่ยงต่อการเสียรูปและการทรุดตัว

GEOGRID สามารถถูกออกแบบเป็นส่วนหนึ่งของระบบเสริมกำลัง เพื่อช่วยควบคุมการเคลื่อนตัวของวัสดุถมและเพิ่มเสถียรภาพของโครงสร้าง

งานกำแพงดินเสริมกำลัง

GEOGRID สามารถติดตั้งเป็นชั้น ๆ ภายในมวลดินถม เพื่อสร้าง Mechanically Stabilized Earth หรือ MSE Structure

ในระบบดังกล่าว ดินถมจะถูกบดอัดร่วมกับชั้นวัสดุเสริมแรง ทำให้เกิดมวลดินที่ทำงานร่วมกันเป็นโครงสร้าง สามารถนำไปประยุกต์ใช้กับกำแพงกันดิน งานต่างระดับ และโครงสร้างคันทางได้

งานลาดดินเสริมกำลัง

สำหรับพื้นที่ลาดชัน GEOGRID สามารถนำมาใช้ภายในมวลดินเพื่อเสริมกำลังและเพิ่มเสถียรภาพของลาดดิน

สิ่งสำคัญคือต้องแยกให้ออกระหว่าง การเสริมกำลังภายในมวลดิน กับ การป้องกันการกัดเซาะบริเวณผิวลาด เพราะเป็นคนละหน้าที่และอาจต้องเลือกใช้วัสดุ Geosynthetics ต่างชนิดร่วมกัน

ลานจอดรถและพื้นที่รับน้ำหนักสูง

ลานจอดรถ ลาน Container พื้นที่อุตสาหกรรม ทางวิ่งของเครื่องจักร หรือพื้นที่ที่รับแรงซ้ำจากรถบรรทุก สามารถใช้ GEOGRID เพื่อช่วยเพิ่มเสถียรภาพของชั้น Aggregate และลดการเคลื่อนตัวของวัสดุจากแรงใช้งานซ้ำ ๆ

ถนนชั่วคราวและทางเข้าสำหรับงานก่อสร้าง

ในพื้นที่ดินอ่อนหรือพื้นที่ที่รถก่อสร้างเข้าถึงได้ยาก GEOGRID สามารถใช้ร่วมกับ Aggregate เพื่อสร้าง Working Platform หรือ Access Road ชั่วคราว เพิ่มความมั่นคงของพื้นและช่วยให้เครื่องจักรสามารถเข้าทำงานได้ง่ายขึ้น
